R14-R20 前移式叉车

新一代设计
全方位创新

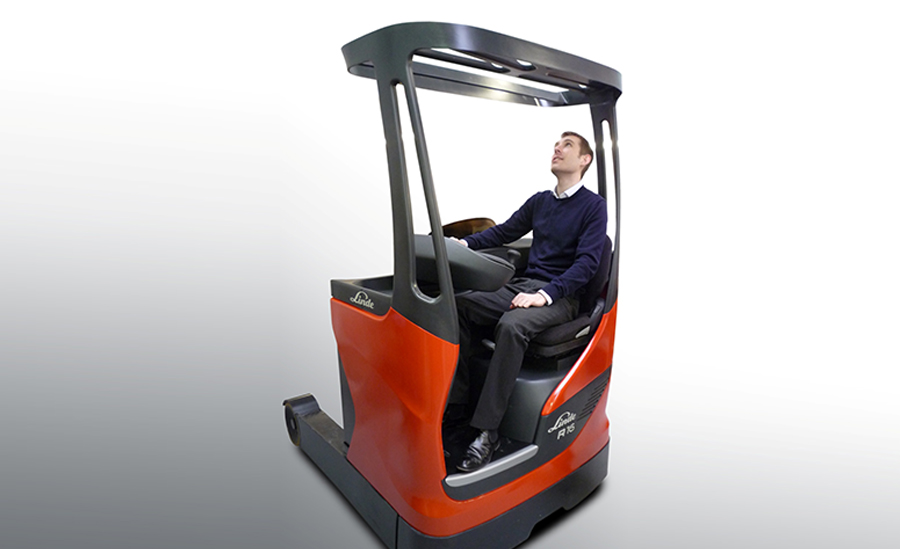

在为Linde设计研发前移式叉车新系列的艰巨项目中, IDC创建了司机操控盘控制的完整工程、制造解决方案, IDC模型部门负责制作了此新车的等比尺寸体块模型。

在为Linde设计研发前移式叉车新系列的艰巨项目中, IDC创建了司机操控盘控制的完整工程、制造解决方案。

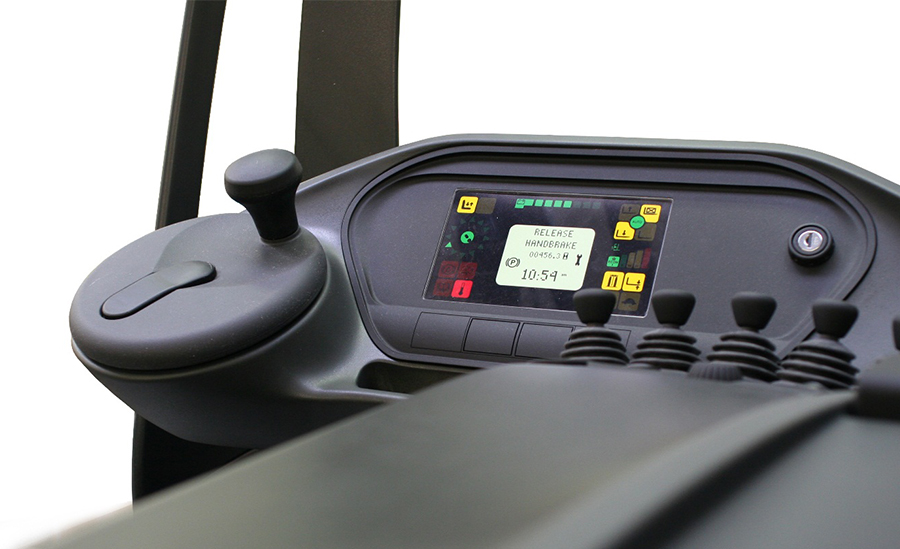

Linde与IDC进行项目开发沟通,希望能够通过设计研发,实现一款操控盘控制的工程设计及工作模型,控制设备需安置在一个符合人机工学但非常有限的空间中。

操控盘将安装在可同时水平和垂直控制的轨道中,以实现舒适的操控位置。

另一个关键的设计方面是结束元素缝隙,理解设计的压力限制,使操控盘结实有力,可承受巨大的力量。

IDC接到项目前,Linde已完成了操控盘的外观设计,因此IDC要在已有设计的限制之下实现工程解决方案。

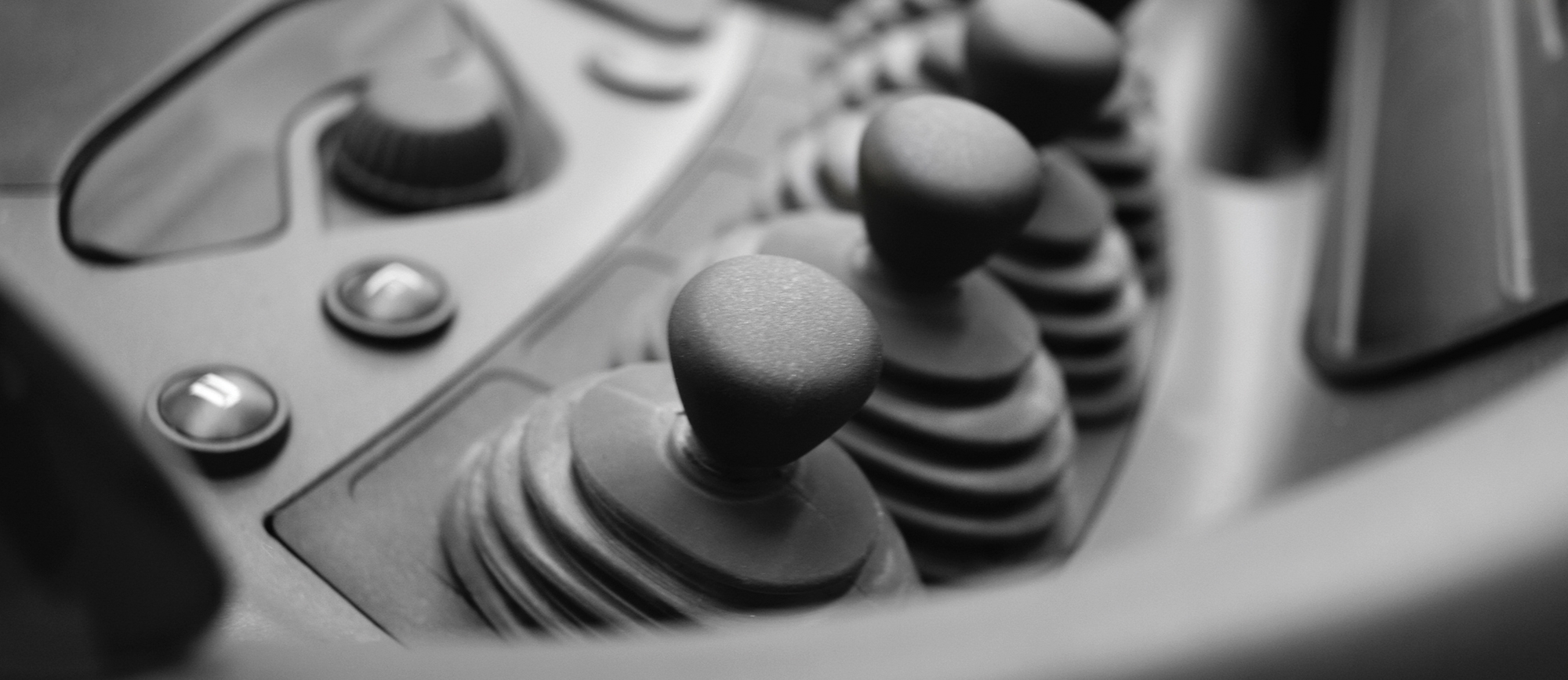

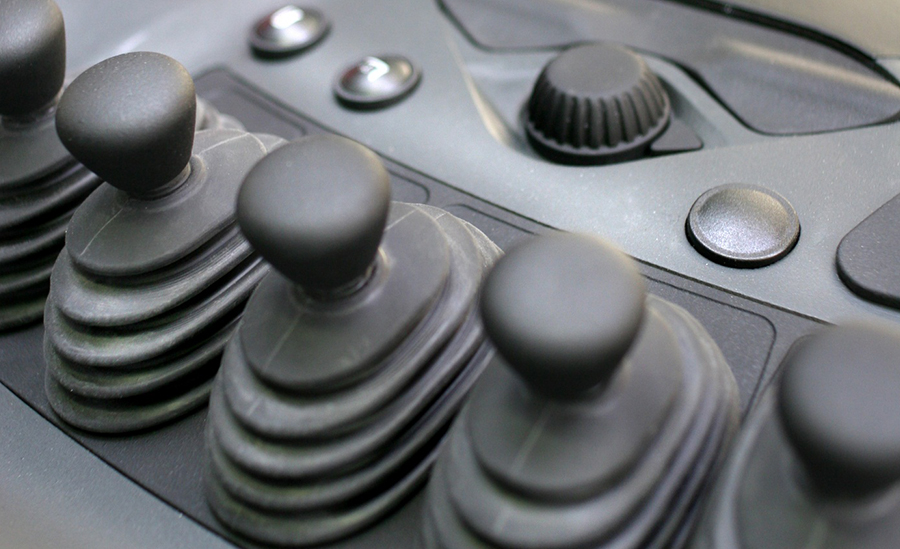

当控制设备的位置,根据人机工学的要求设置完成,IDC需研发一款工程结构,可解决所有结构中由安装装置、控制阀及其他特征造成的可能的薄弱环节。

最终的设计方案是一个拥有两个主要部件的强大的装配体,运用的材料是50%创新玻璃填充尼龙材料,注射成型的成型方式可同时实现强健的结构与良好的外观。

测试阶段,IDC模型部门制作了八套等大的真空铸造模型以供测试和评估,并与Linde的工具制造商及杜邦公司共同研发生产模具。

此控制台能够承受一个90千克男性在上面的站立要求,满足了Linde给定的安全要求。

最新款的R14-R20前移式叉车系列获得了2013年大奖。此项目延续了IDC之前为Linde所研发的,以突破性新材料制作的装卸叉车在内的多款产品的成功要素。
