全球定位信标设计案例_英国IDC

作为面向离岸作业和休闲用途的"人员落水"解决方案领导者，MRT致力于推出一系列新的定位信标，支持使用者在世界任何角落及时发送遇险信号。

企业与英国IDC产品设计团队合作其中一款突破性新设备的设计开发工作。

该设备定义为：可在水上紧急情况下自动展开天线，最大限度地以三个不同的通信平台传输信号，同时还要能在陆地上使用，以成为真正全球通用的定位信标。

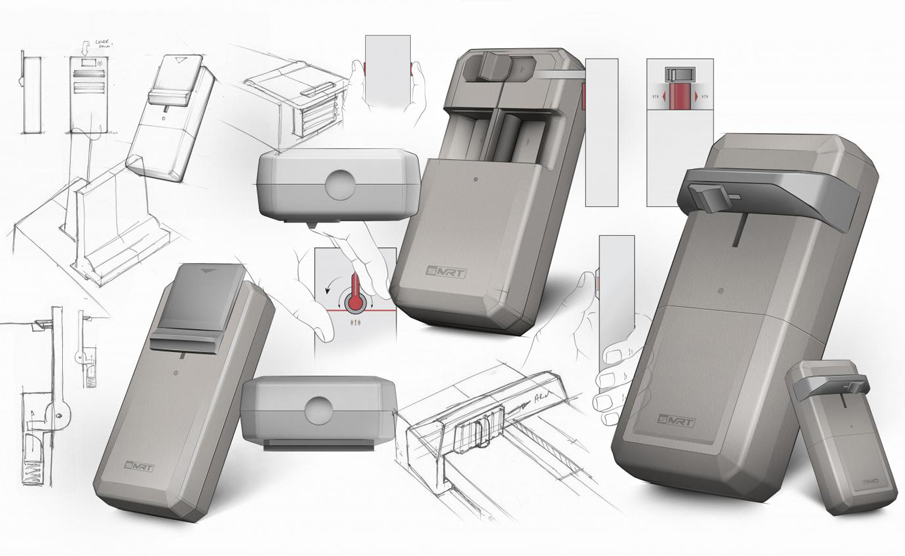

设计重点之一是通过理解用户在紧急情况下与设备的互动，将设备设计的更高效易用。基于现有产品的研究，英国IDC团队明确了，现有产品在紧急的情况下，值得借鉴的功能及尚待提升的特征，包括按钮、开关、滑块和操纵杆的组合。

测试期间，团队穿着离岸作业装备（例如限制行动、带有厚手套的防水干式潜水服）以及给救生衣充气来模拟真实场景，了解操作设备时的尺寸限制和操作灵活性，并进行动作分析，确定用户如何触及并操作控制装置。

由于在水下自动展开天线是新设备的一个关键要求，可用性研究还帮助了解了当设备附着在充气救生衣上时天线的最佳定位。

为避免意外传输信号，又能在紧急关头产品及时激活，团队设计了一个需要两步激活与启动的流程，同时，该流程又简化到一只手即可快速激活。

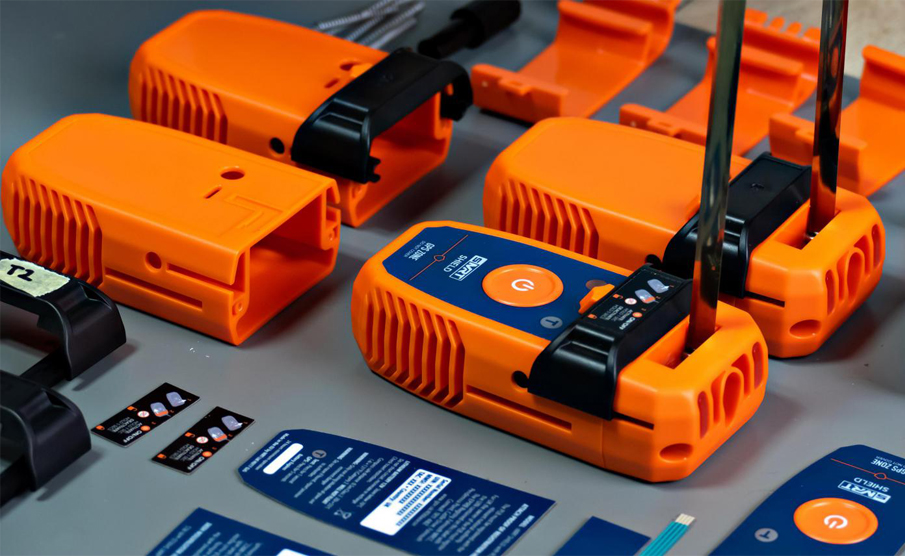

借鉴可用性研究的洞察，团队分别为陆地和落水情况设计了不同的两种激活信号传输的方式。

陆地紧急情况的方案是：用户手动下滑滑块为设备上电，从而手动释放天线，然后按住按钮一秒钟即可激活设备。

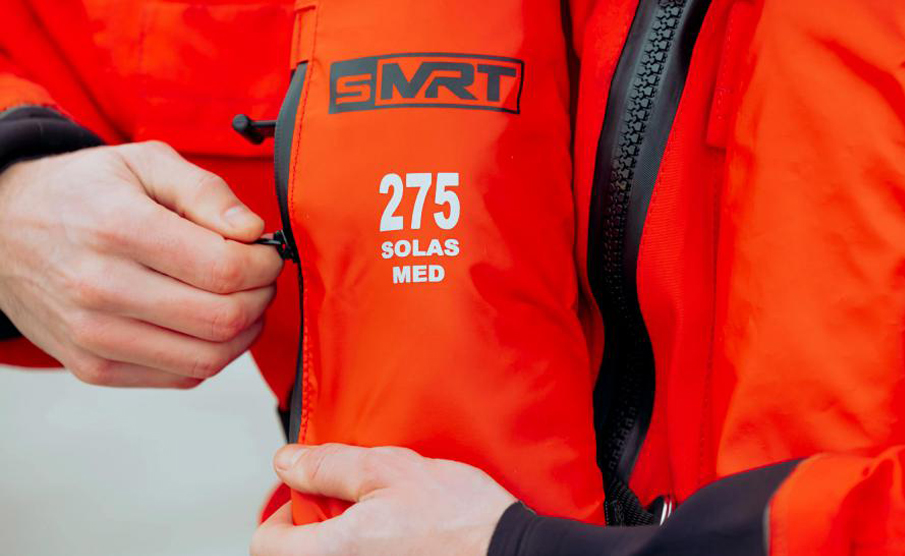

在"人员落水"时，设备需要自动展开天线。可用性研究展示了安装后天线获得最佳传输效果的定位位置。该设备与陆地版本的不同之处在于，它包含一个启动拉片，通过绳索连接到救生衣上。当救生衣充气时，绳索拉动拉片以释放天线。

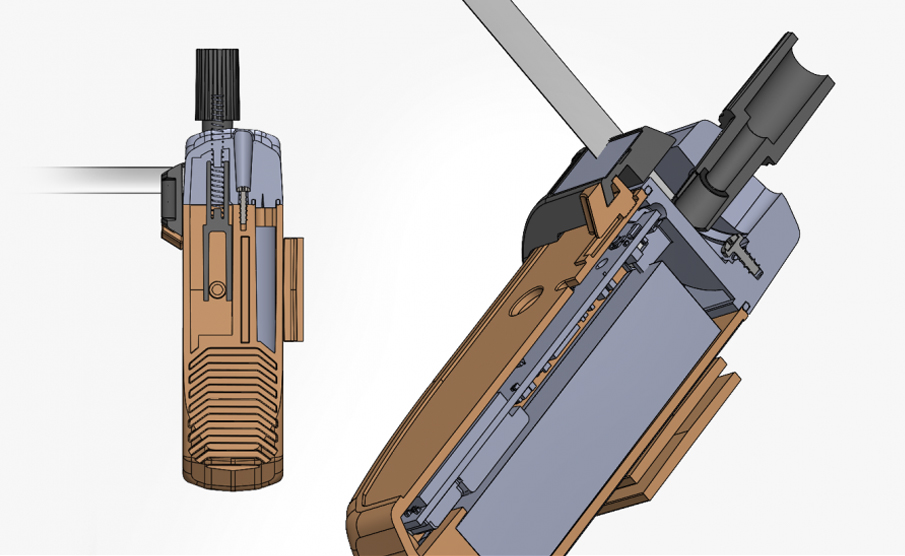

英国IDC的工程师开发了这种自动天线展开机制。一根柔性金属天线缠绕在一个弹簧结构中，当救生衣充气拉动启动拉片，触发弹簧结构松开，使天线垂直展开。

材料选择是产品性能的关键要素，它们必须能够承受各种温度和压力并满足防护等级要求。设备主体选用PC-ABS材料，设备上电的外部滑块组件由POM制成，该材料具有低摩擦、高耐磨性和尺寸稳定性。团队将其开发至IP68防护等级。

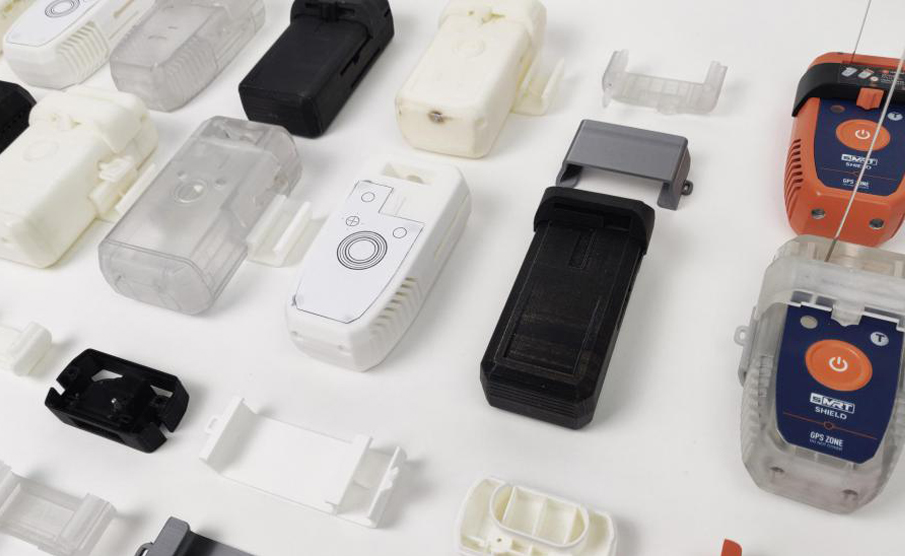

团队制作了大量原型，并进行压力、跌落测试和防水性评估，直到对密封强度和坚固性满意为止。

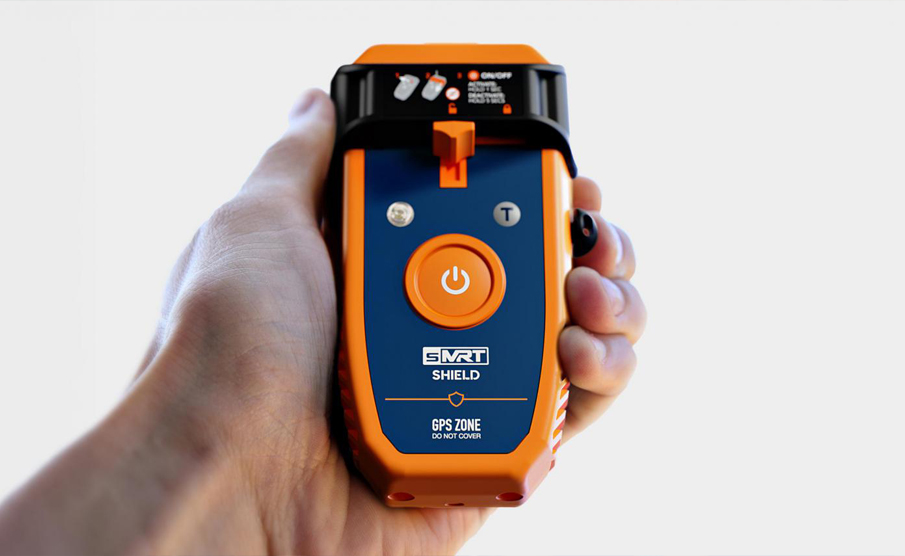

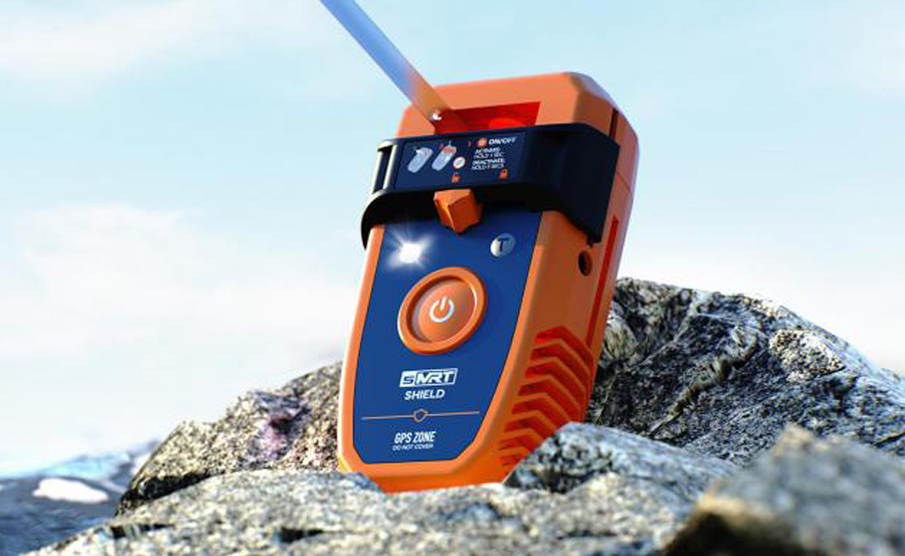

视觉语言传达出实用性的设计理念，并满足了用户的需求。激活按钮做得大而清晰，正面使用了触觉薄膜键盘。设备正面添加了用户操作指导流程图，作为陆地操作的额外视觉辅助。

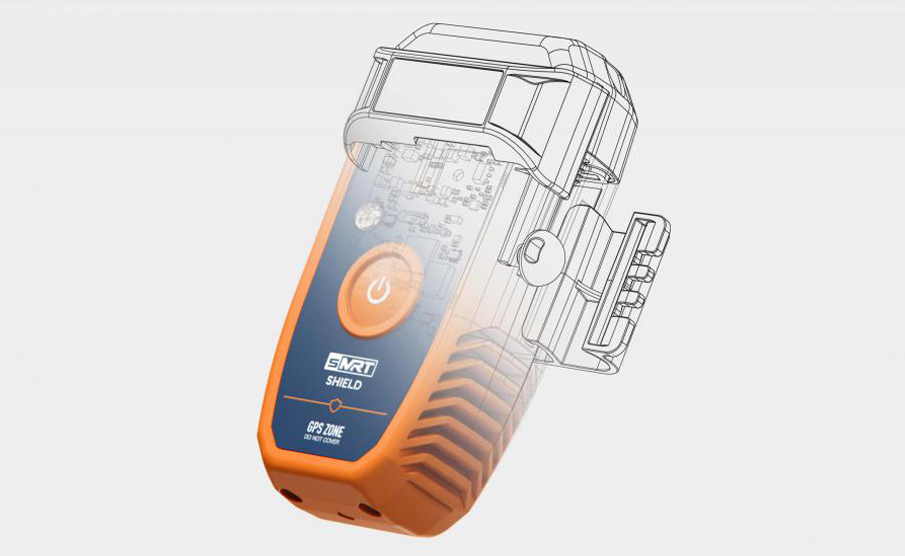

英国IDC团队在整个设计开发过程中都考虑了面向制造的设计，并应用公差堆叠分析，以确保所有组件在最终组装中都能有效工作。

英国IDC在该项目中交付的设计开发工作：

• 可用性分析

• 竞品分析

• 工业设计

• 机械工程

• 完整的面向生产的3D CAD设计

• 用户测试与人机工程学

• 原型制作

• 公差堆叠分析

• 性能测试

• 材料规格制定

• 模具管理与生产支持

全球人员定位信标为恶劣环境打造可靠设计
