首页 精选案例 第四代足下垂助行仪

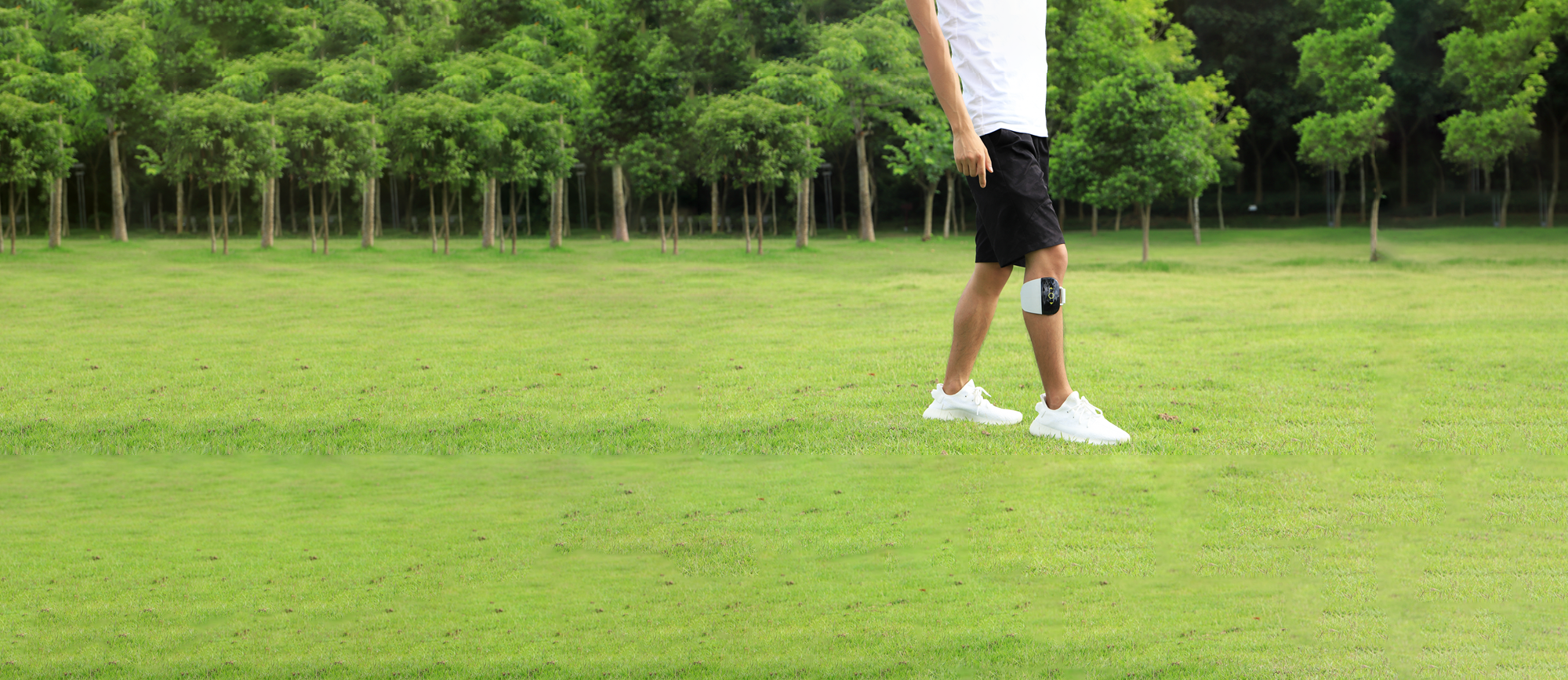

国际产品设计公司IDC(Industrial Design Consultancy)与讯丰通合作开发出第四代足下垂助行仪,帮助患有某些神经疾病的患者再次行走。该装置将电极完全集成于绑带,整个外形浑然一体。这种设计在同类产品中可谓前所未有,标志着技术上的巨大进步。

IDC之前开发的第二代和第三代足下垂助行仪是用于足下垂治疗的最轻薄的可穿戴设备。这一次,IDC很高兴再次突破了可穿戴医疗技术的界限。

这款足下垂助行仪通过电脉冲传导来纠正神经损伤或腿部肌肉麻痹导致的足下垂。它通过刺激腓总神经及受腓总神经支配的胫骨前肌,控制肌肉在适当的时机抬起脚部,从而帮助训练患者恢复神经运动功能。装置还集成了陀螺传感器,可探测步行节奏,帮助病人恢复正常行走。

抱着想要开发一款带有内置电极的、完全集成的助行器的想法,讯丰通找到了IDC,希望IDC利用其专业知识开发一款左右腿通用的产品。与前几代产品不同,第四代产品的设计目的是服务医院中的不同患者。这意味着它要防水、易于清洁且适合各种尺寸和形状的腿部。

IDC团队首先对产品和患者进行了调研,以洞悉用户需求。团队还与医院的医务人员合作,了解所有的产品使用和医疗要求。然后,IDC工业设计师和工程师在此基础上开发解决方案。

由于人大小腿的形状和尺寸不同,神经位置也就有所差异,这意味着开发一种通用型的电极解决方案极具挑战性。因此,电极开发是该项目的重点。IDC团队与讯丰通合作,在不同腿型上测试多个电极位置,收集有效位置的数据。然后,团队利用这些数据来确定神经区域的位置,从而确定通用电极形状。有了技术概念,就可以通过快速成型技术来进行测试和完善,以确保电极的最佳形状和位置。

开发工作的另一个要点是装置的可穿戴性和舒适性,这需要最佳的材料和结构解决方案,同时确保医务人员易于清洁此产品。对比多种材料后,IDC最终选择了TPE。由于不锈钢材质的电极不易与TPE粘接,团队还开发了一种采用半柔性PP基材的创新结构,使电极能够弯曲,充分贴合人体。这一制造过程非常复杂,需要将不锈钢压制件模压成六电极半柔性阵列,然后由一体式弹性绑带模压阵列。该装置还集成了一个用户界面,使装置能够根据左右腿自动翻转180度。此外,这款助行仪使用起来十分方便,用户单手便能拉紧绑带。

IDC董事总经理Stephen Knowles博士表示:“设计团队的创意令我欣喜。这不仅是一款可以改善人们生活的装置,也是首款完全集成的一体式足下垂助行仪,它打破了此前的设计局限。我们很自豪能与讯丰通合作开发三代足下垂治疗仪,并期待它们在全球市场上取得成功。”
