    驼人的患者自控镇痛(PCA)泵

驼人医疗与英国IDC团队沟通,寻求开发一种新型的患者自控镇痛(PCA)泵。

项目需求起始于改善PCA产品用后电子、塑料垃圾大量产生的可持续性设计。依托此次设计优化,驼人团队同时希望为用户提供最佳可靠性和易用性的镇痛泵设备,并降低一次性耗材成本,以提高商业成功。

  • 驼人的患者自控镇痛(PCA)泵原型内部组件

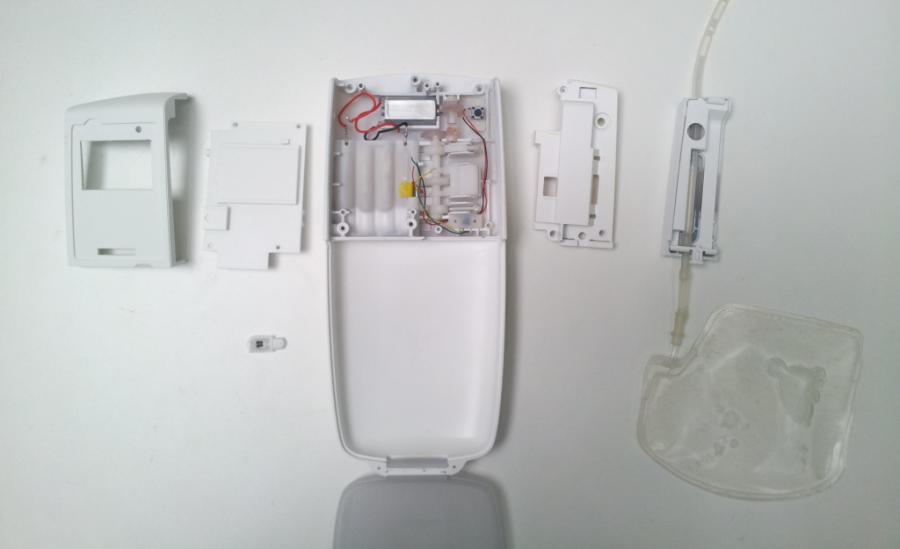

    驼人的患者自控镇痛(PCA)泵原型内部组件

PCA设备使患者能够以安全的方式控制疼痛的缓解,通过静脉导管输注“按需量”药物。

PCA泵通常包含一个可重复使用的控制器和蠕动泵,几个用于控制泵的电子和机械元件,及一个一次性药袋。

一次性的PCA泵用后会造成大量电子垃圾的产生,而另一些构架中包含可拆卸 “药盒”的PCA泵,则可将物料的浪费减少为以塑料药袋为主。

驼人医疗的前代产品属于一次性PCA泵,这款产品在准确性和可用性方面亦有提升空间,外观对医院买家缺少吸引力。IDC需要开发新一代产品,克服这些问题,将一次性废料降至最低,并保持尽可能低的制造成本。
  • CAD设计

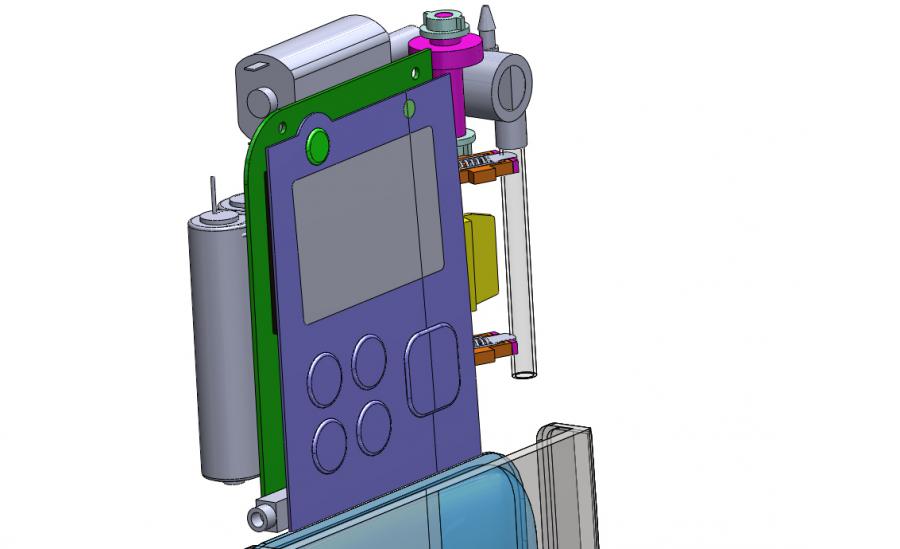

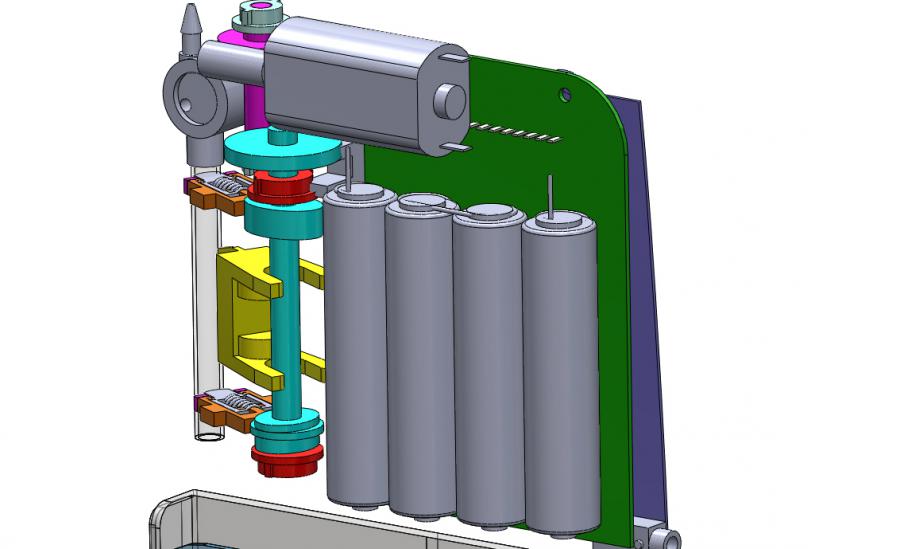

    CAD设计

  • CAD设计

    CAD设计

驼人医疗在项目启动之初就与IDC建立了联系,他们根据医院用户使用的情况收集了一些反馈意见,并以满足法规要求为目的,提供了设计团队完整的技术需求。

随后,英国IDC承担了从研究到量产模具的所有设计、开发任务。其中包括产品架构定义、工业设计、用户界面设计、电子和软件开发、详细的工程设计、原型设计和测试,以及为量产模具准备相应的数据。

  • PCA泵设计渲染图

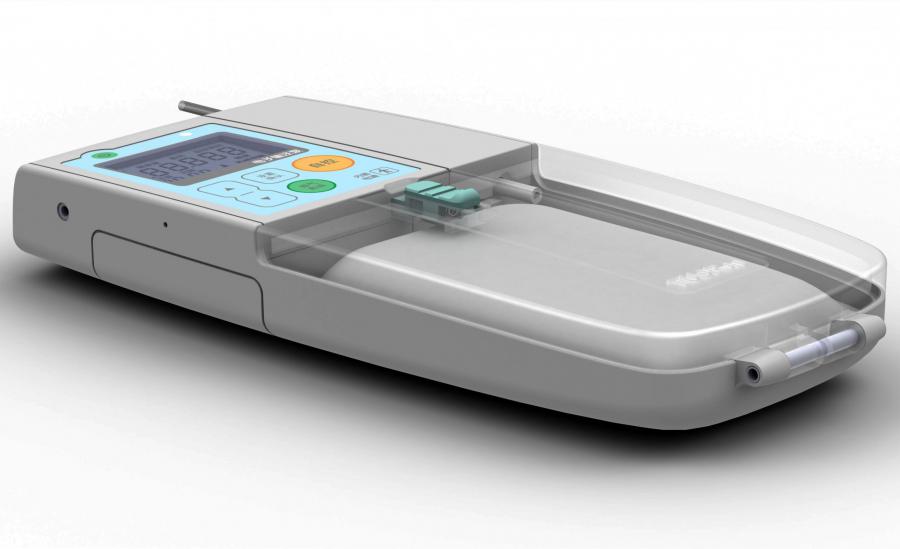

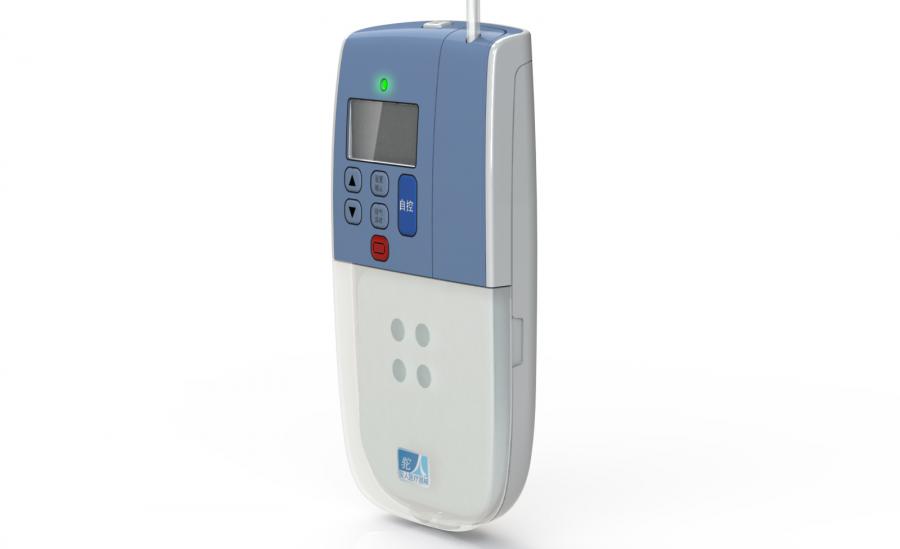

    PCA泵设计渲染图

  • PCA泵设计渲染图

    PCA泵设计渲染图

项目中面临的最大的挑战之一是提高蠕动泵系统的准确性。

在PCA泵中有大量的变量需要控制。

由于挤压管路元件的位移距离非常小,几何形状的微小变化便会对泵的效率产生很大影响。控制不佳,不仅可能会导致药物泄漏,甚至可能由于血压高于液压,导致药物或血液从体内回流等问题,因此精度控制,是创造一种完全可靠的设备的关键。
  • 最终产品

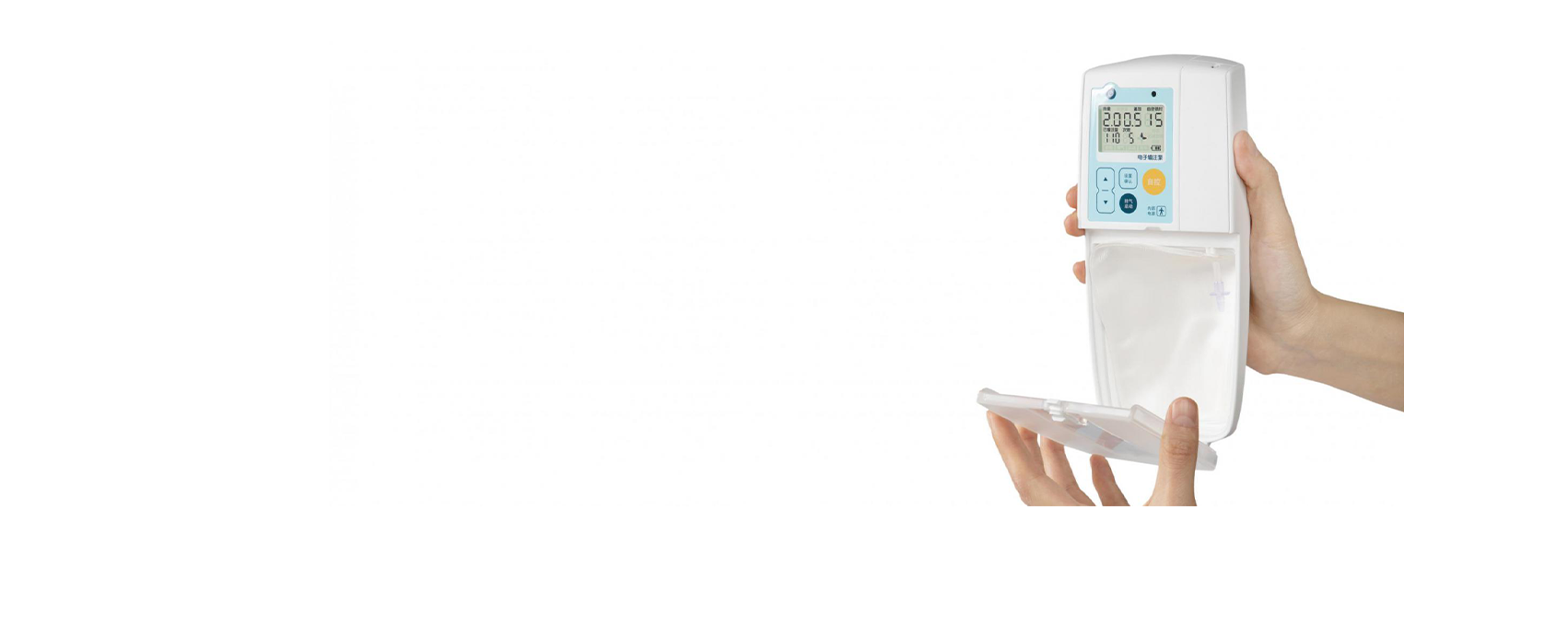

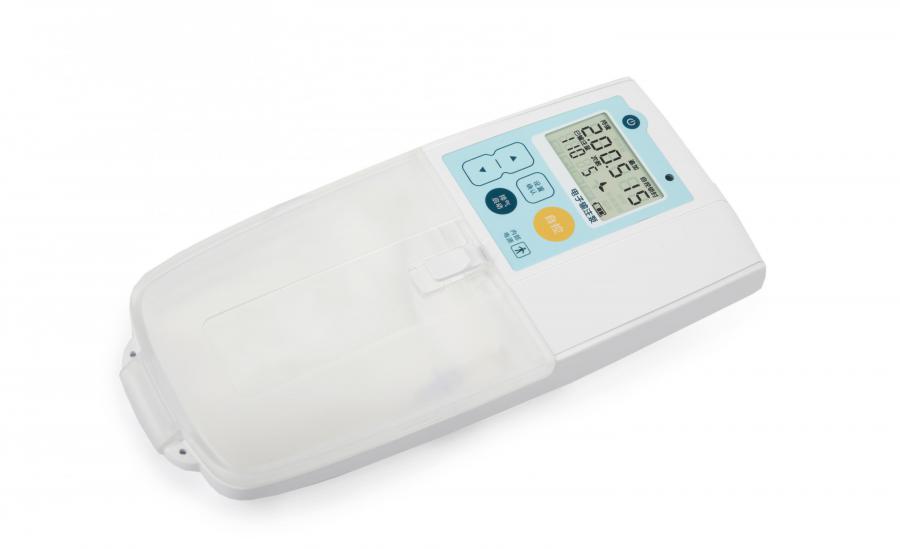

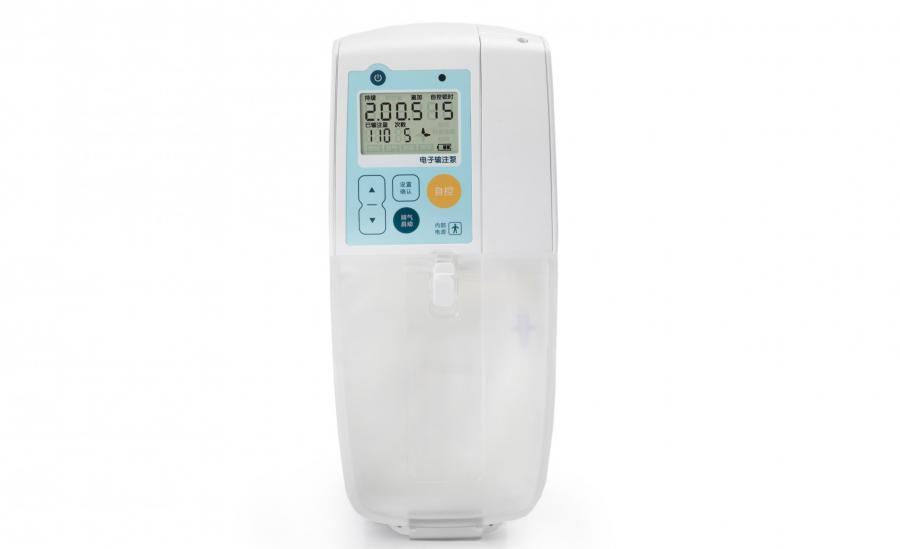

    最终产品

最终,所设计开发的新产品将一次性废料降至最低,一次即弃元素只有药袋和一个容纳用于抽吸的硅胶管的小盒,而非包裹整个药袋的盒子。由于这些一次性元件在每个患者使用后,都要被更换一次,减少拟合可变性的可能性便成为了另一个新的挑战。

英国IDC团队通过全面的公差分析和制造控制,使设计尽可能的精确,以确保泵的准确性和可重复性,从而克服了这一问题。

设备的所有技术性改进及外观设计均另驼人医疗感到非常满意。与竞争对手的产品相比,这款产品的外形修长,美观大方,更易于操作。
